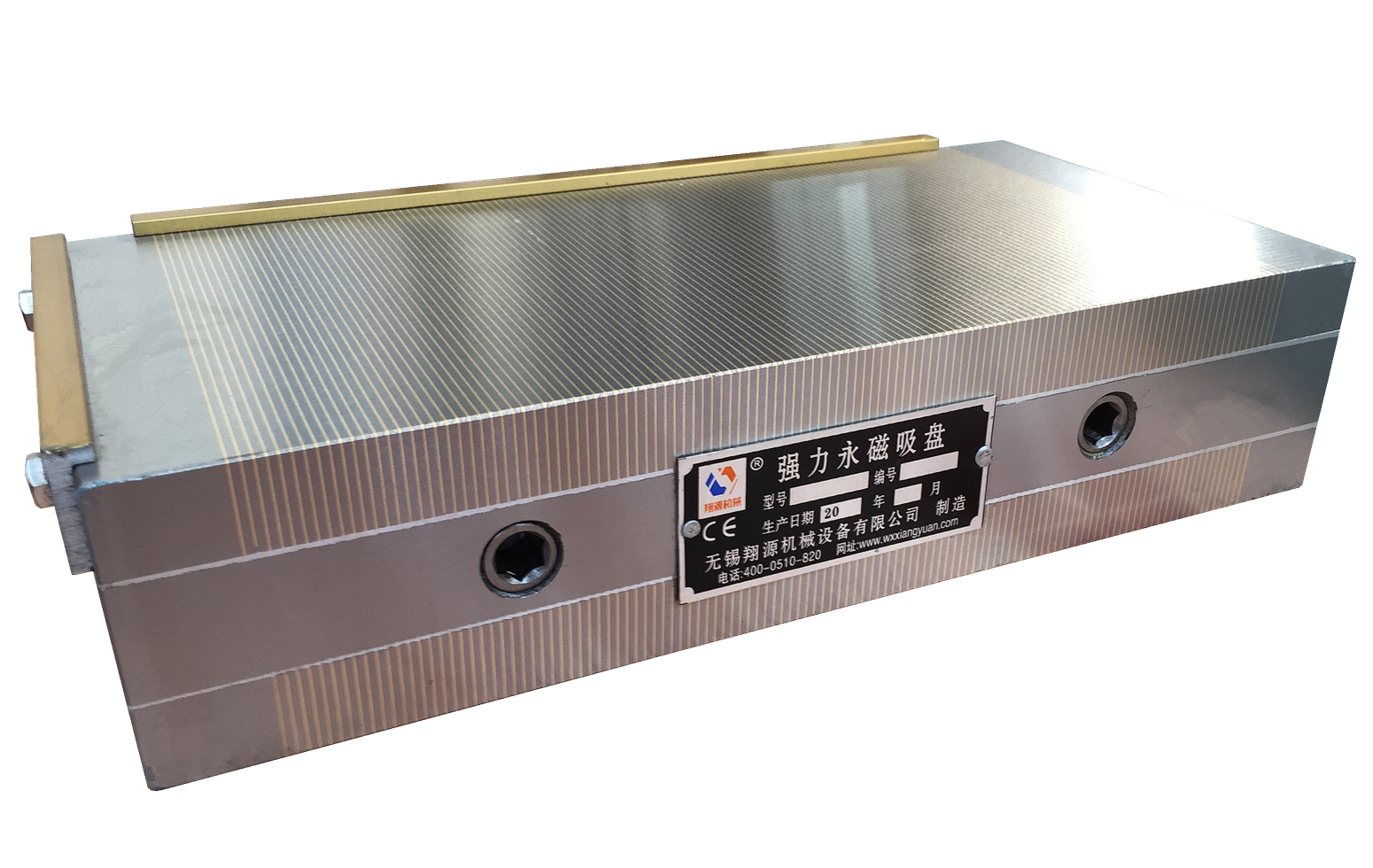

XM41双面式永磁吸盘

双面式永磁吸盘由两块面板,两个板手,一个中间体,两套开环及相应大小的磁钢安装而成,它吸力均匀,适用于难以夹持的工件进行磨削加工,比如对线切割机床的工件或者火花机机床的工件进行吸持加工.
双面式永磁吸盘两面具有磁性,具有两个磁性开关,可单独使用或者双面使用.




一.双面永磁吸盘的用途特点
双面式永磁吸盘是我公司专业生产的全钢全磨强力密极永磁吸盘,它采用高性能钕铁硼永磁材料,合理结构设计,精良的材料选择和工艺方法.台面紧固耐磨,耐腐蚀,磁力吸盘吸力达100N/cm2.磁力均匀,剩磁小.可广泛用于平面磨床和导轨磨床,火花机,线切割吸持薄小工件进行磨,铣,铲刮,锉削等加工.适用于不宜机械装夹的导磁工件进行定位加工。
二 . 双面永磁吸盘主要技术参数
1．吸力≥100N/cm2
2. 剩磁≤该点吸力的10%

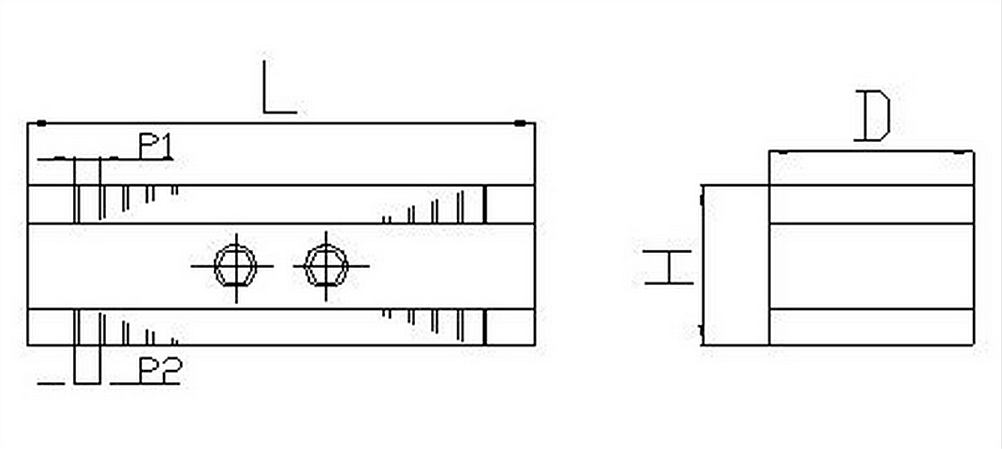

型号
主要尺寸(mm)
磁极p1(p2)
净重N.W(Kg)
长
宽
Xm41-100*175
175
100
100
1.5+0.5
12
Xm41-125*250
250
125
100
1.5+0.5
22
Xm41-150*300
300
150
100
1.5+0.5
31
Xm41-150*350
350
150
100
1.5+0.5
37
Xm41-150*400
400
150
100
1.5+0.5
42
Xm41-150*450
450
200
100
1.5+0.5
47
Xm41-200*400
400
200
100
1.5+0.5
56
Xm41-200*450
450
200
100
1.5+0.5
63

Xm41-200*500

500

200

100

1.5+0.5

70

Xm41-200*560

560

200

100

1.5+0.5

79

三 . 双面永磁吸盘使用方法
1.将工件摆放到吸盘工作台面上,然后将扳手插入轴孔内沿顺时针方向转动18O到”ON”,即可吸住工件进行加工.
2.工件加工完毕,再将扳手插入轴孔内沿逆时针转动180 O到”OFF”,即可取下工件.
四 .双面永磁吸盘维护和保养:
1.吸盘使用前应擦干净表面以免划伤影响精度.
2.使用环境温度在 -4OC°—8OC°,严禁敲击,以防磁力降低.
3用完后工作面涂防锈油,以防锈蚀。
