M7120型平面磨床是平面磨床中使用较为普遍的一种，电磁吸盘是M7120型平面磨床磁力工作台，用以吸附各类导磁工件，实现工件的定位和磨削加工。为确保安全生产，只有当电磁吸盘正常工作后，才准许砂轮机和液压泵工作，所以电磁吸盘控制线路安全可靠，是M7120磨床正常工作的前提和必要条件。
　原控制线路
　　M7120电气控制原理图中电磁吸盘控制回路如图1所示。
　　图中VC为整泷装置；KM5、KM6为两台接触器的主触头；RC为放电回路；YH为电磁吸盘线罔；X2为插接器；KA为欠电压继电器。

　　设计理念是：以欠电压继电器KA两端电压，作为电磁吸盘足否正常工作的标志信号．欠电压继电器的常开触头串联于其他几台电动机公共控制同路中。当电源电压380 V正常接入磨床后，线路无故障时，欠电压继电器动作，其常开触点KA闭合。磨床可以投入正常工作；若电压不正常，欠电压继电器不吸合。其他儿台电动机都不能工作。
　存在问题
　　从原理图上我们可以分析，只要在整流电路工作正常的情况下，电压继电器获电而且足以吸合。公共回路接通．几台拖动电机可以正常工作。但此时，若接触器主触头、插接器、电磁线蹦或中问连接线。有接触不良或断线的情况，电磁吸盘YH就可能电流不足或没有电流，这样造成电磁吸盘吸力不足或没有吸力，砂轮机一旦继续工作，工件将被惯性抛出。非常危险，也就是说欠电压继电器不能完全起到安全联锁作用。
　改进后控制线路

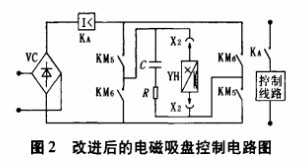

　　在电磁吸盘同路中，去掉欠电雎继电器，接入欠电流继电器KA，并调整动作电流值，如下图2所示。

　　欠电流继电器线幽以电磁吸盘回路电流大小为输人信号。工作过程中，无论什么故障原因，只要电流减小到谴定值以下，即线朋不足以产生加工时所需的磁场强度。欠电流继电器就释放，KA常开触头复位断开。磨床拖动电动机自动停止工作，确保生产安全。
　　改进后的电路，克服了原设计不足，对整个电磁吸盘线路中任何原因引起的线圈电流不足或无电流，都能起到保护联锁作用。这样改进既不增加线路成本又能达到安全可靠的目的。
